漩流板塔脫硫除塵

  • 一、主要工作原理及技術特點 旋流板塔通常為圓柱塔體，塔內裝有旋流塔板。工作時，煙氣由塔底向上流動，由於切向進塔，尤其是塔板葉片的導向作用而使煙氣旋轉上升，使在塔板上
  • 谘詢熱線：18501508585

  • 產品詳情

一、主要工作原理及技術特點

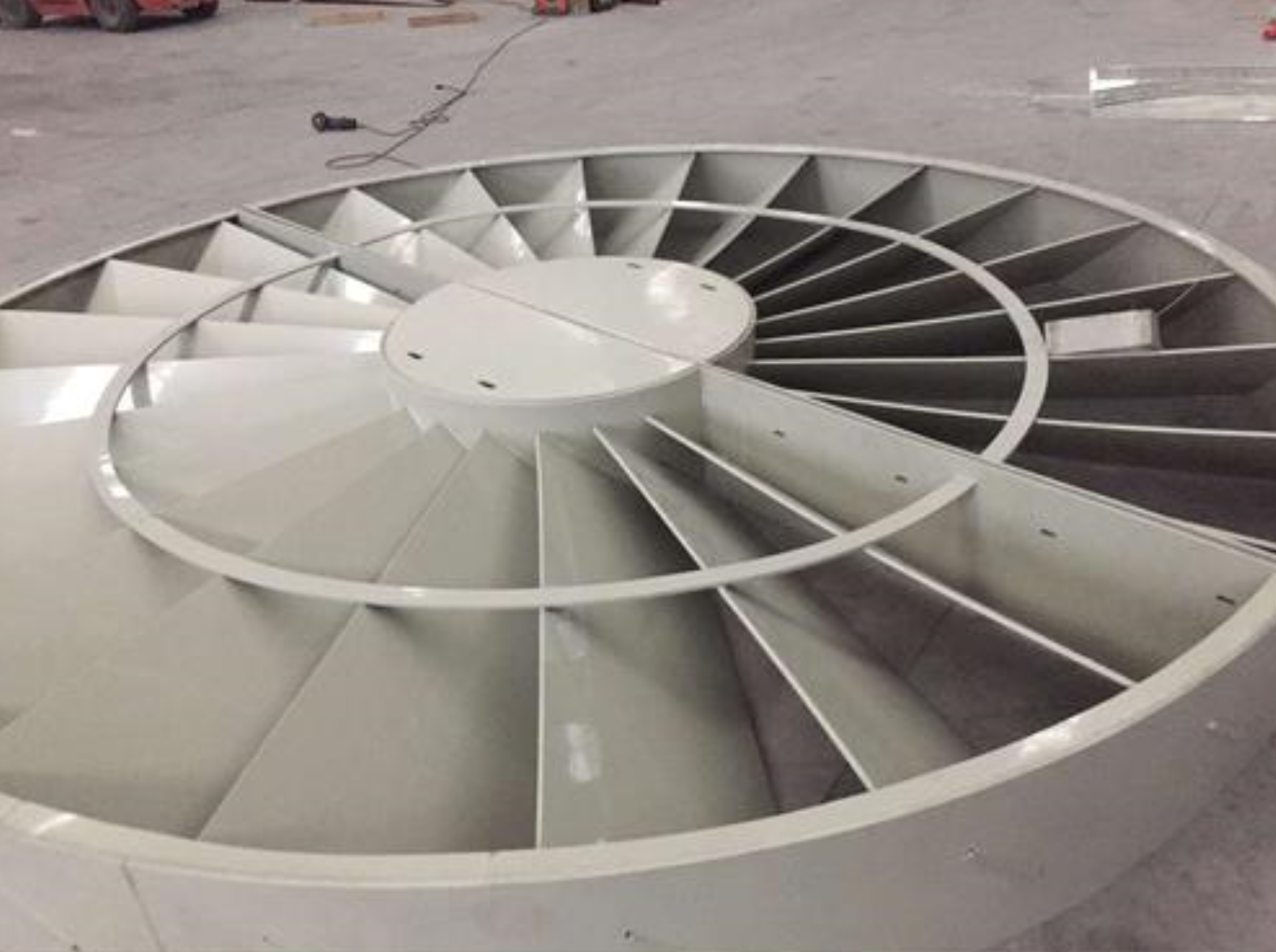

旋流板塔通常為圓柱塔體，塔內裝有旋流塔板。工作時，煙氣由塔底向上流動，由於切向進塔，尤其是塔板葉片的導向作用而使煙氣旋轉上升，使在塔板上將逐板下流的液體噴成霧滴，使氣液間有很大的接觸麵積;液滴被氣流帶動旋轉，產生的離心力強化氣夜間的接觸，最後甩到塔壁上沿壁下流到下一層塔板上，再次被氣流霧化而進行氣液接觸。如上所述，液體在與氣體充分接觸後又能有效的分離---避免霧沫夾帶，其氣液負荷比常用塔板大一倍以上。又因塔板上液層薄，開孔率大而使壓降較低，達同樣效果時的壓降約低一半，因此，綜合性能優於常用塔板。循環液由除塵器外部循環水管進入內壁，由霧化噴頭在旋流上形成均勻分布的霧滴與煙氣充分接觸，形成極大的相際接觸界麵，與SO2充分反應形成可溶性酸式鹽或沉澱（根據所選脫硫劑而不同），同時較大的塵粒在離心力作用下被除去，較小的塵粒受到霧滴的碰撞與攔截，以及受到多次的布朗擴散等作用而凝聚成較大的塵粒而被甩至塔壁，下流經過清灰口排入沉灰池。
    由於塔內提供了良好的氣液接觸條件，氣體中的SO2被堿性液體吸收（脫硫）的效果好；旋流板塔同時具有很好的除塵性能，氣體中的塵粒在旋流塔板上被水霧粘附而除去，此外，塵粒及霧滴受離心力甩到塔壁後，亦使之被粘附而除去，從而使氣流帶出塔的塵粒和霧滴很少。


旋流板塔主要技術特點：
1. 占地麵積小，投資少；
2. 除塵年需運行成本近似等於水泵電費，設備增加運行成本主要為脫硫藥劑費。
3. 除塵脫硫效率高，除塵效率為95%以上，脫硫效率可達90%以上；
4. 用麻石作為主體材料，供水管使用不鏽鋼水管，除塵器使用壽命長；
5. 除塵脫硫器阻力小，阻力為800~1200Pa；
6. 對水質要求低，除塵脫硫用水可循環使用，達到高脫硫效率、低運行成本；
7. 可選用工業廢堿、廢水、石灰進行脫硫，降低運行成本。
8．進液量少，一般氣液比1 L/m3左右，根據實際設計為0.6-3L/m3；
9．脫水效果99%以上，引風機不帶水；
10．維護保養方便，旋流板裝拆方便；在塔頂及每層旋流板上方均設有檢修孔，可設檢修平台、爬梯等輔件設施，方便日常檢修。
11．處理效果好，排放達標；運行費用低；操作簡單；安全可靠。
12．無二次汙染，脫硫除塵使用水循環係統，脫硫堿性液體循環過程中不流失、不外排。

二、除塵機理
1、濕法碰撞理論
旋流板除塵的機理其一是液滴與塵粒之間的慣性碰撞和攔截作用，碰撞除塵效率取決於氣液的相對速度，相對速度越大，碰撞除塵效率越高，為獲得較大的相對速度來提高碰撞除塵效率有設計時提高空塔氣速和提高噴淋液滴速度兩種方式，而空塔氣速的提高會導致煙氣通過速度加快，塔內氣液接觸時間減少，降低脫硫效率。因此旋流板塔作為脫硫塔使用空塔氣速一般控製在1.25-2.25m/s左右，作為除塵脫硫塔空塔氣速一般控製在2.25-3.4m/s左右，考慮阻力因素，同等液氣比的情況下，不改變噴淋布液前提下，置換低壓高效霧化噴頭，以獲取最大噴淋液滴速度除塵和最佳霧化效果。
為了方便地考慮顆粒、液滴與氣流性質對碰撞的影響，假設：含塵氣體在運動中與液滴相遇，在液滴前Xd處氣流開始改變方向，繞過液滴流動，而慣性較大的顆粒將繼續保持原來的直線運動趨勢，顆粒運動主要受兩個力的支配，一個是本身的慣性力，另一個是周圍氣體對它的阻力。定義顆粒從脫離流線到慣性運動結束時候所移動的距離為粒子的停止距離Xs，若Xs大於粒子開始偏離流線那一點至液滴的距離Xd，顆粒就會和液滴發生碰撞。定義Xs與液滴直徑Dc的比值為慣性碰撞參數：
對斯托克斯範圍的粒子，無因次的慣性碰撞參數，即斯托克斯準數：Dc

中：——粒子直徑，m；
   ——粒子的密度，kg/m3；
   ——在流動方向上粒子的速度，m/s；
   ——液滴的速度，m/s；
   ——氣體的粘度，Pa•s；
   ——Cunningham修正係數。
由上式可知，當顆粒直徑和密度確定以後，碰撞係數與液滴和顆粒的相對速度成正比，與液滴的直徑成反比。所以對於給定的煙氣係統，提高除塵效率的有效途徑就是提高氣、液相對速度和減小液滴的直徑。但液滴直徑也不宜太小，太小有可能隨氣流一起運動，反而減小了氣、液相對速度。經研究顯示，液滴直徑在300μm -500μm為宜。捕集效率可以根據慣性碰撞參數進行計算：

式中：K——關聯係數，取決於設備幾何結構和係統操作條件；
      L——液氣比，L/1000m3氣體。
可見，濕式除塵效率隨碰撞參數的增大而增大，並與液氣比成正比。所以，適當提高供液量可以提高除塵淨化效率，但供液量的提高，也將使除塵器耗水量增加，並使旋流裝置因持液量的增加而增大阻力，我廠在實際設計中，在阻力損失允許的範圍內設計噴淋係統,在噴淋覆蓋區域達到150%以上時，除塵器實際碰撞除塵效率大約為44%。
2、旋風分離效率模型
旋風分離是一種使含有固體顆粒的氣體旋轉，並依靠離心力達到氣固分離的裝置。單一的旋風除塵器除塵效率不高，現在的旋流板除塵器是把旋風除塵技術和其他形式的除塵技術組合起來具備高效淨化效率的除塵設備，又理解為濕式多旋風除塵器。我廠在濕式除塵脫硫工藝中應用旋風除塵技術，把旋風分離機理和濕式碰撞機理相結合，不但有助於提高除塵效率，也把旋流裝置科學應用於濕法除塵脫硫中的煙氣脫水裝置，取得良好的經濟效益和實際效益。
假設切向進風旋風除塵器筒體直徑為D，進氣口尺寸為a×b，排出管直徑為De。

其中：；









式中：T——氣體溫度，K；
      Q——氣體流量，m3/s；
      di——粒子直徑，μm。
dm——粉塵質量分布中位徑
σ——粉塵質量分布標準差
對於給定的氣體和入口粉塵質量粒度頻率分布，分別給出不同的結構尺寸，可用該式估算除塵效率，用於指導除塵器設計，實際運行中第一層除塵效率35%左右，因除塵後單位體積內煙氣有效質量降低導致除塵效率下降而出現逐層分離效率降低的特點，我廠設計除塵器旋風分離綜合效率為80%以上。
綜合濕法碰撞除塵效率與旋風分離效率估算該雙塔結構旋流板除塵器綜合除塵效率大於99%。
